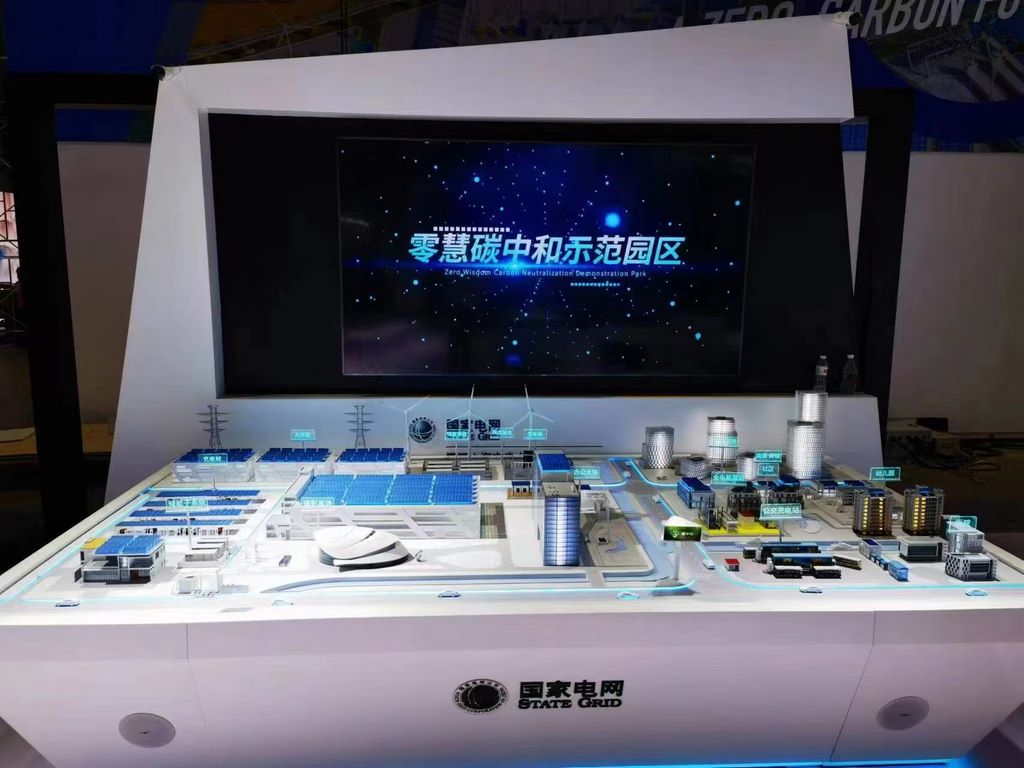

国家电网展厅智能电网模型,电力系统模型制作工厂

国家电网智能电网沙盘案例

一、电力系统还原

项目组实地测绘变电站设备，特别关注：

1. 变压器散热片排列方式

2. 绝缘子串的伞裙结构

3. 断路器操作机构连杆

4. 智能电表内部芯片布局 采用工业级光敏树脂分层打印，比例还原500kV变电站架构。

二、核心设备制作工艺

分体式3D打印方案：

• 变压器绕组与油枕分离打印

• 可开合式GIS外壳

• 透明树脂打印电流互感器内部线圈

• 电表液晶屏UV直印技术

功能性处理：

• 硅橡胶模拟电缆沟防水层

• 磁吸式可更换故障模块

• 激光雕刻设备铭牌信息

• 微型轴承实现隔离开关转动

三、智能交互系统

1. 能源流向演示：

   • 光纤模拟输电线路负荷

   • 可变色LED显示电压等级

   • 投影映射分布式电源接入点

2. 故障模拟功能：

   • 触摸触发短路电弧效果

   • 振动电机模拟变压器过载

   • 烟雾发生器模拟设备过热

四、专业级表面处理

电力设备上色标准：

• 变压器采用皱纹漆工艺

• 绝缘子釉面效果处理

• 铜排做电解氧化着色

• 接地网锈蚀层次渲染

安全标识系统：

• 夜光高压危险区域标识

• 反光材质安全距离标线

• 可发光的安全工器具

• 激光雕刻操作步骤指引
