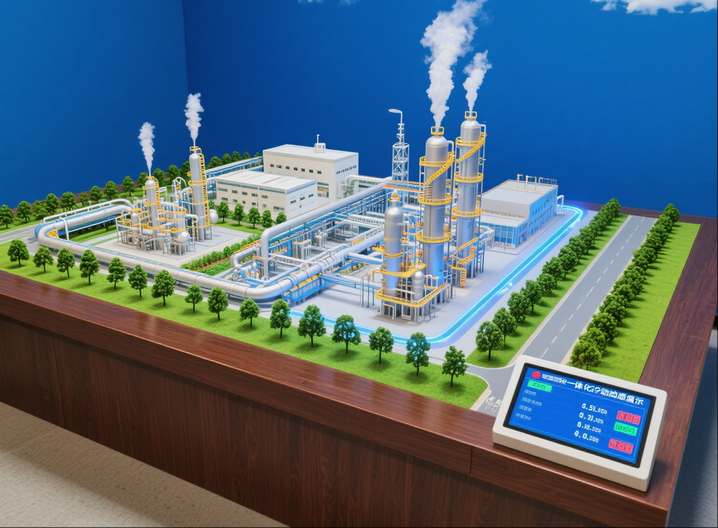

大型炼化一体化工厂沙盘模型案例

一、项目背景

某石化集团委托制作1:500炼化一体化工厂动态演示模型，用于新项目评审与技术培训。核心需求包括：

1. 完整还原200万吨/年乙烯装置

2. 动态展示原油到化工品全流程

3. 重点设备内部结构透视

4. 安全应急演练功能

二、核心技术

1. ‌流程模拟系统‌：

• 微型管道输送动态演示

• 彩色LED物料流向指示

• 关键参数实时显示（温度/压力/流量）

2. ‌设备透视技术‌：

• 可升降式裂解炉剖面

• 旋转展示催化反应器

• 透明塔器内件展示

3. ‌智能控制系统‌：

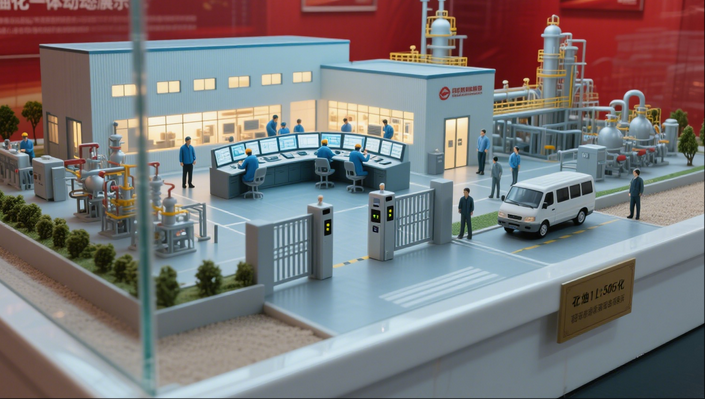

• DCS中控台模拟

• 联锁报警系统

• 三维管线管理系统

•

三、制作工艺

1. ‌厂区布局‌：

• 激光切割装置区模块

• 磁吸式工艺管线

• 防爆分区色标系统

2. ‌设备还原‌：

• 3D打印压缩机机组

• 电镀储罐表面处理

• 动态传动设备演示

3. ‌安防系统‌：

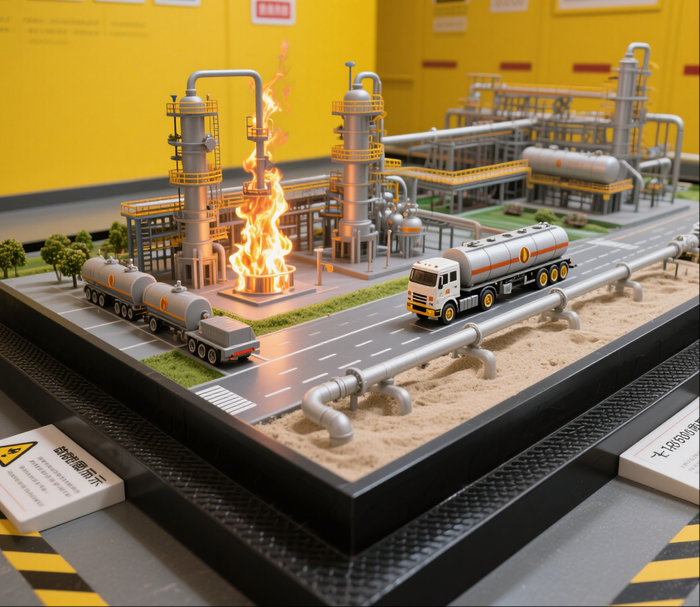

• 可燃气体泄漏模拟

• 消防水炮联动演示

• 应急疏散路线指引

•

四、系统架构

1. ‌物理层‌：

• 500+可动部件

• 120组传感器

• 工业级通信协议

2. ‌数据层‌：

• P&ID图纸数据库

• 设备三维模型库

• 工艺参数知识库

3. ‌交互层‌：

• 多点触控操作台

• VR设备巡检

• 移动端监控系统

•

五、应用价值

1. ‌设计验证‌：

• 发现2处管线冲突

• 优化设备布局方案

• 缩短设计周期20天

2. ‌培训成效‌：

• 新员工上岗培训周期缩短50%

• 模拟30+种异常工况

• 开发标准化操作程序

3. ‌技术创新‌：

• 首创化工微缩DCS系统

• 开发动态P&ID技术

• 申请3项实用新型专利

•

六、项目亮点

1. 实现复杂工艺可视化

2. 构建沉浸式培训系统

3. 突破微缩设备动密封难题

4. 建立化工模型新标准
